Tauchfähige Modell U-Boote: Ferngesteuert, mit Kamera & Torpedo als Bausatz

Die Ballasttank-Steuerung wird auf einer Platine geliefert. Diese kosten durchschnittlich um die 50 Euro. Die entsprechenden Druckschalter sind in verschiedenen Durchmesser erhältlich. Das günstigste Modell kostet rund 30 Euro. Schließlich benötigst du noch einen wasserdichten Laderegler. Dieser ist für das Tiefenruder, Seitenruder und für die Fahrtrichtung zuständig. Je nach Ausstattung kannst du dein RC U-Boot auch mit einer Leckwasseranzeige ausstatten.

Du musst dein neues U-Boot richtig trimmen, damit dieses originalgetreu im Wasser schwimmt und auf deine Tauchaktionen reagiert. Wie bei jedem anderen Bausatz benötigst du natürlich einen Fahrtregler und eine passende Fernsteuerung. Hier solltest du auf eine 4-Kanal-Fernsteuerung* zurückgreifen. Neben den Aktionen Vorwärts und Rückwärts sowie links und rechts benötigst du noch einen Kanal für das Tiefenruder. Ein weiterer Kanal wird zur Steuerung des Ballaststanks benötigt. Dynamisch tauchende U-Boote kommen dagegen mit 3 Kanälen* voll und ganz aus. Bis dein neues RC U-Boot fahrbereit ist, können viele Wochen Arbeit ins Land gehen. Der erste Funktionstest wird daher umso aufregender. Ein abgetauchtes U-Boot sollte zumindest auch wiederauftauchen, ansonsten musst du es vom See- oder Beckenboden wieder emporholen.

Revell U Boot RC Umbau

Der Modellbauhersteller Revell ist in erster Linie für seine maßstabsgetreuen Standmodelle bekannt. Hier findest du die Nachbildung eines deutschen U-Bootes vom Typ VIIC im Maßstab 1:72*. Bekannt war dieses Modell mit dem rundlichen Turm als U552. Im Internet haben sich einige Modellbauer daran gewagt, hieraus ein Modell zu kreieren, welches tauchfähig ist. Verständlicherweise sind solche Umbauarbeiten nur etwas für erfahrene Modellbauer.

Das Modell ist 93 cm lang und bietet im Inneren ausreichend Platz für Antrieb, Empfänger, Fahrtregler, Ballasttank, Pumpe und Elektronik. Eine genaue Umbauanleitung ist zum Beispiel HIER zu finden. Verständlicherweise müssen viele Kunststoffteile manuell angepasst werden. Vorsichtige Fräsarbeiten und zusätzliche Befestigungsmöglichkeiten für die Elektronik-Komponenten müssen geschaffen werden. Der Turm wurde so aufbereitet, dass sich dieser öffnen lässt. Somit erhältst du Zugang zum Akku. Beachte, dass aufgrund der Platzverhältnisse meist kein Standard-Akku verwendet werden kann. Hier musst du ggf. die Zellen selbst hintereinander löten. Optimal wären 12 Zellen, die 14,4 Volt ergeben. Eine Alternative wäre ein kompakter LiPo*.

Natürlich musst du anstelle eines festverklebten Ruders hier eine funktionstüchtige Ruderanlage mit Servosteuerung* einbauen. Selbst auf ein funktionierendes Tiefenruder musst du achten. Für den Antrieb wird ein Brushless-Elektromotor* benötigt. Auch hier solltest du auf leistungsstarke und dennoch stromsparende Motoren setzen. Eine interessante Alternative für ein funktionstüchtiges Ballastsystem stellt ein Gummisack mit Schlauchpumpe dar. Wenn du dir ein eigenes RC U Boot bauen möchtest, kann als Grundlage der Bausatz von Revell vielleicht hilfreich sein.

RC U Boot für Kinder

Über eine Wasserpumpe kannst du in einem Wassertank im RC U-Boot Wasser hineinpumpen. Dadurch wird dein U-Boot schwerer und erreicht eine höhere Wasserverdrängung. Das Boot sinkt mit zunehmenden Gewicht und geht schließlich unter. Sobald das RC U-Boot vollständig unter Wasser ist, wird ein weiteres Einpumpen von Wasser nicht mehr benötigt. Es findet dann auch keine weitere Wasserverdrängung mehr statt. Das U-Boot schwebt quasi unter Wasser. Während zuvor Gewichtskraft und Auftriebskraft noch gleich sind, reicht ein Tropfen Wasser aus, um das Gleichgewicht zu stören. Mit einem vollen Wassertank kann folglich dein RC-U-Boot in die Tiefe sinken.

Ein Tauchen durch eine Gewichts- oder Auftriebsveränderung wird auch als statisches Tauchen bezeichnet. Damit das U-Boot wieder an die Wasseroberfläche gelangt und auf dem Wasser schwimmen kann, muss über eine Pumpe das Wasser wieder aus dem Tank gepumpt werden. Unterwasser kannst du dein Boot mit dem Tiefenruder nach unten oder oben lenken, mit dem Seitenruder nach links oder rechts.

Vorteilhaft ist, dass RC U-Boote auch ohne statisches Tauchsystem abtauchen können. Du benötigst folglich nicht ein aufwändiges Tauchsystem mit Pumpe und Wassertank. Insbesondere die Modelle in der günstigen Preisklasse sind dynamisch tauchend. Dies ist häufig auch bei den RTR Modellen der Fall. Bei diesem RC U Boot Tauchsystem schaut das U-Boot meist nur mit dem Turm aus dem Wasser. Es handelt sich um eine geringe Rest-Wasserverdrängung. Im Modellbau werden diese Modelle grundsätzlich mit einer niedrigen Reserververdrängung hergestellt. Dies geschieht von vornherein mit entsprechenden Gewichten im Bootsrumpf. Hierbei befindet sich die Wasseroberfläche meist auf gleicher Höhe wie das Deck des U-Bootes.

Beim dynamischen Tauchen kannst du das RC U-Boot durch Veränderung des Tiefenruders zum Tauchen bringen. Da ein Ruder aber nur dann richtig arbeitet, wenn es angeströmt wird, muss dein RC-U-Boot eine gewisse Geschwindigkeit aufnehmen. Wenn du ein solches U-Boot zum Tauchen bringen möchtest, muss es eine gewisse Geschwindigkeit fahren und gleichzeitig das Tiefenruder zum Tauchen eingestellt sein. Es sinkt dann von alleine. Ein solches U-Boot kann unter Wasser über das Seiten- und Tiefenruder alle gewünschten Bereiche ansteuern. Sobald du aber den Motor ausschaltest, treibt es von alleine wieder nach oben an die Wasseroberfläche.

Professionelle Modellbausätze beinhalten RC U-Boote mit einem oder zwei Tiefenrudern. Bei einem Mini RC U Boot kann beispielsweise auch der seitliche Antrieb schräg nach oben gestellt werden, sodass das U-Boot abtauchen kann. Es gibt übrigens auch Modellbausätze für sehr teure RC U-Boote, die sowohl das statische als auch dynamische Tauchen gleichermaßen verwenden. Diese U-Boote verfügen über einen speziellen Ballasttank, der über eine kleine Pumpe leergepumpt oder gefüllt wird. Dabei verwenden die Hersteller meist einen Kolbentank. Ebenso kann ein solches U-Boot aber auch durch Fahrtaufnehmen und Verwendung des Tiefenruders abtauchen.

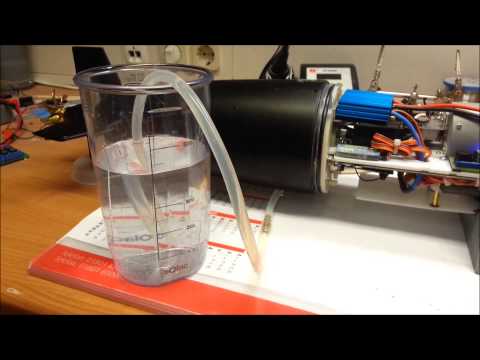

Bei der Schlauchpumpe wird der Schlauch über Walzen so gequetscht, dass Wasser in geringen Mengen herausgepresst bzw. gefördert wird. Sehr beliebt und günstig sind Zahnradpumpen, wobei durch die Verzahnung das Wasser in eine Richtung transportiert wird. Diese Zahnradpumpen sind im Modellbau weit verbreitet. Die klassische Kreiselpumpe arbeitet wie eine Schiffschraube. Recht aufwändig ist die Kolbenpumpe, die über einen Zylinder und Rückschlag- bzw. Magnetventile verfügt, damit das Wasser in die gewünschte Richtung transportiert werden kann. Die Membranpumpe ist recht preisgünstig, benötigt aber zusätzliche Ventile und kann keinen allzu hohen Wasserdruck verkraften. Die zuletzt genannten Pneumatik-Kolbenstangen-Zylinder pumpt eigentlich nur Luft. Jedoch kannst du damit auch problemlos viel Wasser transportieren.

Natürlich ist auch ein RC U-Boot mit Kamera tauchfähig. Es wird daher häufig auch als Unterwasser-Drohne bezeichnet. Vorteilhaft ist, dass diese U-Boote wesentlich flexibler zu verwenden sind. Sie verfügen zum Teil über eine hochauflösende HD-Videokamera, können die Bilder als Livebild übertragen und besitzen aus diesem Grund eine FPV-Funktionalität. Dies bedeutet, dass du als U-Boot-Kapitän vom Ufer aus über einen Monitor oder gar ein Smartphone eindrucksvolle Unterwasser-Fotos genießen kannst.

Hochwertige Modelle besitzen ein Weitwinkelobjektiv* von mindestens 160 Grad. Darüber hinaus sind auch schon RC U-Boote erhältlich, die nicht nur in HD aufnehmen können, sondern sogar in 4K. Um noch bessere Aufnahmen aufnehmen zu können, gibt es sogar Boote, die per Kabel mit der Fernbedienung bzw. dem Monitor verbunden sind. So schleppen diese Boote ein 100 m Kabel mit sich herum. Anstelle eines Monitors* oder Smartphones lassen sich bei einigen Modellen sogar eine FPV Brille* installieren. Andere Modelle verwenden das Kabel, um darüber mit einem WLAN-Access-Point sich zu verbinden. Steuerung und Kamera laufen dann ausschließlich über dieses Kabel.

Interessant ist aber auch eine GoPro* als Alternative. Diese Action-Cams lassen sich in ein wasserdichtes Gehäuse* verpacken. Damit kannst du ebenfalls dein U-Boot bestücken. Am besten packst du die GoPro hierzu vorne vor den Turm. Daran lässt sich die Kamera sicher montieren.

U-Boote waren in den Weltkriegen bekannt dafür, dass diese andere Schiffe torpedierten. Interessant ist, dass es für RC U-Boote auch separate Torpedos gibt. Hierbei handelt es sich um einen besonderen Bausatz, der einem echten Torpedo nachempfunden ist. Diese Torpedos sind eigenständige Modellbausätze, die normalerweise nicht im Lieferumfang eines RC U-Bootes enthalten sind.

Ein Beispiel stellt der Sodial Torpedo* dar. Mit 30 cm Länge und 7 cm Durchmesser ist es aber für die meisten RC U-Boote etwas zu groß. Dennoch können diese Torpedos von einem Modell abgeschossen werden. Der batteriebetriebe Motor sorgt für die entsprechende Propellerdrehzahl. Damit kannst du durchaus ein anderes RC Modellschiff torpedieren, ohne dass dieses Modell Schaden nimmt. Geeignet ist ein solcher Torpedo eher für sehr große RC U-Boote, die du selbst gebaut hast.

Einige RC U-Boote verfügen über eine automatische Tiefensteuerung. Beispielsweise lässt sich das U-Boot konstant 10 cm unter der Wasseroberfläche halten. Dies entspricht bei einigen Modellen der Sehrohrtiefe. Vorteilhaft ist, dass nur noch das Sehrohr dieser RC Modelle aus dem Wasser ragt und du es vom Ufer immer zuverlässig verfolgen kannst. Eine automatische Steuerung erkennt die Tauchtiefe und reguliert diese über das Tiefenruder, aber auch über die Ballasttankpumpe. Wird der Antrieb ausgeschaltet, kann die Tiefe dann ausschließlich über die Pumpe geregelt werden. Beachten, dass nicht jeder RC U Boot Bausatz mit einer automatischen Tiefensteuerung ausgestattet ist.

Bekanntermaßen werden heute für die meisten RC-Modelle 2,4 GHz Funkfernbedienungen* eingesetzt. Wie weiter oben beschrieben, ist die Reichweite unter Wasser sehr begrenzt. Wichtig ist, dass hier immer ein kleiner Teil der Antenne über der Wasseroberfläche sichtbar sein sollte. In einigen Foren raten Experten sogar von einer 2,4 GHz-Anlage ab. Diese empfehlen eine traditionelle 40 MHz-Fernsteuerung. Grund hierfür ist, dass die Funkreichweite bei den traditionellen 40 MHz-Anlagen weitaus größer ist. Leider sind diese Fernsteuerungen kaum noch zu bekommen. Beim Hersteller Futaba* gibt es aber nach wie vor diese mehrkanaligen Fernsteuerungen. Sie sind aber nicht gerade preiswert. Anzumerken ist, dass du sowohl für Sender als auch Empfänger einen bestimmten Quarz-Baustein benötigst. Wenn in der Nähe noch ein Modell-Skipper mit 40 MHz unterwegs ist und diese denselben Quarz verwendet, kommen sich die Funkfrequenzen in die Quere.

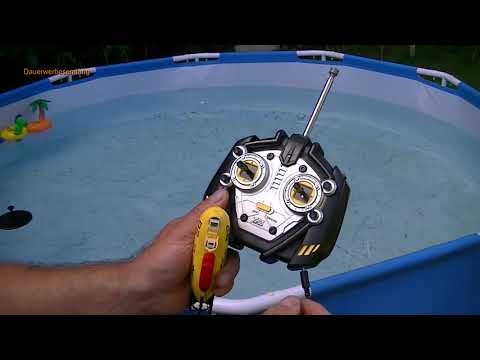

Über Wasser erreichen die heutigen 2,4 GHz Fernbedienungen nach Herstellerangaben sogar eine Reichweite von bis zu 4 Kilometer. Dies ist aber in der Praxis kaum möglich. Die meisten Modellbau-Kapitäne fahren ihre Schiffe nicht weiter als 100 m vom Ufer entfernt. Du möchtest ja dein Modell auch immer im Blick haben. Unter Wasser gibt es zwar gewisse Probleme, jedoch sollte immer ein Teil der Antenne aus dem Wasser ragen. Je tiefer du tauchen möchtest, umso länger muss dann auch die Antenne sein. Bei günstigen Mini-U-Booten befindet sich am Ende der Antenne entweder ein bunter Ball oder sogar eine lustige gelbe Ente.
